สวัสดีเพื่อนๆ วิศวกรเครื่องกล นักออกแบบเครื่องจักร และเจ้าหน้าที่ซ่อมบำรุง! หากคุณเคยยืนอยู่หน้ามอเตอร์และกระปุกเกียร์และจ้องไปที่เพลาสองสามอันที่ต้องเชื่อมต่อเข้าด้วยกัน คุณอาจสงสัยสิ่งเดียวกันกับที่ฉันทำเมื่อเริ่มขายข้อต่อเพลาครั้งแรก: สิ่งเหล่านี้จำเป็นต้องใช้กุญแจจริงหรือ? อย่างเช่น ฉันคิดเสมอว่ากุญแจไม่สามารถต่อรองได้ จนกระทั่งฉันเห็นโปรเจ็กต์เกิดข้อผิดพลาดเพราะมีคนข้ามคีย์ไปและสูญเสียสายการผลิตไปครึ่งหนึ่งใน 20 นาที มาเจาะลึกเรื่องนี้ แจกแจงรายละเอียด ตัดผ่านศัพท์เฉพาะทางวิศวกรรม และพูดคุยเกี่ยวกับสิ่งที่ใช้ได้ผลจริง โดยเฉพาะอย่างยิ่งจากผู้ที่อยู่ในเกมซัพพลายเออร์ระบบเชื่อมต่อมานานพอที่จะเห็นทุกข้อผิดพลาดที่เป็นไปได้ (และแก้ไขทุกเคล็ดลับที่เป็นไปได้)
ก่อนอื่น มาทำความเข้าใจกันก่อนว่า ฉันไม่ได้มาที่นี่เพื่อบรรยายให้คุณฟังในตำราเรียน ฉันมาที่นี่เพื่อบอกคุณว่าจริงๆ แล้วลูกค้าของเราใช้อะไร สิ่งใดที่ล้มเหลว และเมื่อใดที่กุญแจคุ้มค่าที่จะซื้อ และเมื่อใดที่พวกเขายุ่งยากมากกว่าที่ควรจะเป็น เริ่มจากพื้นฐานกันก่อน: อะไรคือกุญแจสำคัญล่ะ? มันคือลิ่มโลหะเล็กๆ ที่คุณเสียบเข้าไปในร่องที่ตรงกันบนเพลาและรูข้อต่อใช่ไหม? ประเด็นทั้งหมดคือการหยุดไม่ให้ทั้งสองส่วนบิดเบี้ยวเมื่อไฟฟ้าไหลผ่าน มันสมเหตุสมผลใช่ไหม? แต่นี่คือจุดหักมุม (ตั้งใจให้เล่นสำนวน): คัปปลิ้งบางอันไม่ได้ถูกสร้างขึ้นมาเหมือนกัน และคีย์ก็ใช้ไม่ได้กับทุกๆ แอปพลิเคชัน
เรามาคุยกันว่าเมื่อใดที่กุญแจมักจะเป็นสิ่งที่ต้องย้าย หากคุณมีงานใหญ่และงานหนัก เช่น สายพานลำเลียงหลักสำหรับเหมือง หรือปั๊มที่สูบน้ำ 10,000 แกลลอนต่อนาที โดยทั่วไปแล้วกุญแจไม่สามารถต่อรองได้ การใช้งานเหล่านั้นมีโหลดแรงบิดมหาศาล และสิ่งสุดท้ายที่คุณต้องการคือคัปปลิ้งลื่นไถลกลางกะ บดเพลา หรือแย่กว่านั้นคือทำให้ชิ้นโลหะกระเด็น แต่นี่คือจุดที่ฉันเห็นผู้คนจำนวนมากทำมากเกินไป: พวกเขาตบกุญแจในทุกข้อต่อ โดยไม่ถามคำถาม แม้ว่าจะไม่จำเป็นก็ตาม นั่นคือสิ่งที่ต้นทุนเพิ่มขึ้นอย่างรวดเร็ว—เวลาการตัดเฉือนที่เพิ่มขึ้น ชิ้นส่วนในสต็อคมากขึ้น และสถานที่ที่อาจเสียหายได้มากขึ้น
ตอนนี้ มาดูข้อดีกันดีกว่า: เมื่อใดที่คุณสามารถข้ามคีย์ทั้งหมดได้ และข้อต่อแบบใดที่ใช้ได้ผลจริงสำหรับสิ่งนั้น ในช่วงหลายปีที่ผ่านมา เราได้จัดส่งข้อต่อจำนวนมากที่ไม่ต้องใช้กุญแจ และลูกค้าของเราก็ยืนยันตามนั้น เริ่มจากข้อต่อแคลมป์กันก่อน เดี๋ยว คุณรู้จัก JQ Type Clamp Coupling ใช่ไหม? อันนี้ใช้ปลอกคอแยกทั้งสองอันพร้อมโบลต์ที่คุณขันให้แน่นเพื่อบีบลงบนเพลา ไม่ต้องใช้ร่องสลัก ไม่ต้องตัดเฉือนบนเพลา เพียงแค่เลื่อนเข้าไป ขันโบลท์ให้แน่น แล้วบูมก็ล็อคเข้าแล้ว ฉันเคยใช้สิ่งเหล่านี้กับแรงบิดขนาดเล็กถึงปานกลาง เช่น ลูกกลิ้งสายพานลำเลียง มอเตอร์พัดลม และแม้กระทั่งอุปกรณ์บรรจุภัณฑ์บางอย่าง ส่วนที่ดีที่สุด? คุณสามารถแยกออกจากกันและเปลี่ยนตำแหน่งข้อต่อในภายหลังได้โดยไม่ต้องเจาะหรือกัดร่องสลักใหม่ นั่นเป็นตัวเปลี่ยนเกมสำหรับการสร้างต้นแบบหรือเครื่องจักรที่ต้องปรับเปลี่ยนบ่อยครั้ง

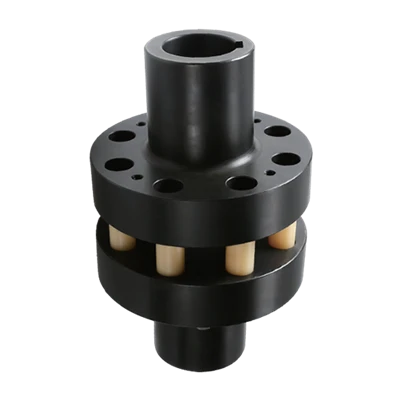

แต่เดี๋ยวก่อน ข้อต่อแคลมป์ไม่เหมาะกับงานหนัก หากคุณกำลังเพิ่มแรงบิดมากขึ้น คุณต้องมีบางอย่างที่สามารถยืดหยุ่นได้เล็กน้อยเช่นกัน ป้อนข้อต่อแบบยืดหยุ่นพินชนิด LX อันนี้ใช้หมุดยืดหยุ่นเพื่อเชื่อมต่อฮับสองตัว และได้รับการออกแบบมาเพื่อจัดการกับการวางแนวที่ไม่ตรง (ทั้งเชิงมุมและขนาน) ซึ่งมีประโยชน์มากสำหรับเครื่องจักรรุ่นเก่าที่มีเพลาสึกหรอซึ่งไม่อยู่ในแนวเดียวกันอย่างสมบูรณ์ คุณต้องการกุญแจสำหรับสิ่งนี้หรือไม่? ไม่ ข้อต่อ LX ส่วนใหญ่เจาะเสร็จโดยไม่มีร่องสลัก โดยอาศัยความตึงของพินและการเสียดสีระหว่างดุมและเพลาเพื่อยึดทุกอย่างให้เข้าที่ ฉันเคยเห็นการทำงานเหล่านี้มาในทุกสิ่งตั้งแต่สายพานลำเลียงอาหารและเครื่องดื่มไปจนถึงปั๊มอุตสาหกรรมขนาดเล็ก และเราแทบไม่ได้รับแจ้งเกี่ยวกับการลื่นไถลเมื่อติดตั้งอย่างถูกต้อง
เดี๋ยวก่อน แล้วถ้าคุณต้องการการดูดซับแรงกระแทกมากกว่านี้ล่ะ? สมมติว่าคุณมีเครื่องจักรที่สตาร์ทและหยุดตลอดเวลา เช่น เครื่องปั๊มหรือเครื่องผสมที่เปิด/ปิดอย่างกระแทก ข้อต่อพินชนิด TL พร้อมปลอกยืดหยุ่นคือสิ่งที่คุณต้องการอย่างแน่นอน อันนี้มีปลอกยางหรือโพลียูรีเทนที่ช่วยลดแรงกระแทก และย้ำอีกครั้งว่ามันไม่ต้องใช้กุญแจ ปลอกยางยืดสวมเข้ากับดุมได้พอดี และดุมจะยึดเข้ากับเพลาด้วยสกรูตัวหนอน (หรือบางครั้งอาจใช้แหวนแคลมป์) เพื่อสร้างแรงเสียดทานที่เพียงพอในการถ่ายโอนแรงบิด ลูกค้าของเราในอุตสาหกรรมชิ้นส่วนยานยนต์ชื่นชอบสิ่งเหล่านี้ เนื่องจากพวกเขาสามารถรับมือกับแรงบิดที่เพิ่มขึ้นอย่างรวดเร็วจากการปั๊มขึ้นรูปได้โดยไม่ทำให้เพลาสึกหรอ
แต่เดี๋ยวก่อน อย่าแกล้งทำเป็นว่ากุญแจไม่มีประโยชน์ มีบางครั้งที่คุณไม่สามารถข้ามได้อย่างแน่นอน หากคุณกำลังเผชิญกับแรงบิดสูงเป็นพิเศษ เช่น ในระบบขับเคลื่อนทางทะเล หรือกระปุกเกียร์ขนาดใหญ่สำหรับโรงรีด กุญแจเป็นวิธีเดียวที่จะทำให้แน่ใจว่าคัปปลิ้งจะไม่ลื่นไถล ตัวอย่างเช่น ข้อต่อยืดหยุ่นชนิด XL พร้อม Spider นั้นยอดเยี่ยมสำหรับการบรรทุกในช่วงกลาง แต่ถ้าคุณใช้แรงบิดมากกว่า 10,000 ปอนด์-ฟุต คุณจะต้องเพิ่มกุญแจไปที่ตัวนั้นเพื่อความปลอดภัย แม้จะมีเบาะรองนั่งแบบแมงมุม แรงเสียดทานของดุมล้อก็อาจไม่สามารถรองรับแรงประเภทนั้นเมื่อเวลาผ่านไป ฉันได้เรียนรู้ว่าวิธีที่ยากลำบาก—เราขายข้อต่อ XL สองสามตัวให้กับโรงถลุงเหล็กเมื่อสองสามปีก่อน และข้อต่อกลับคืนมาภายในหนึ่งเดือนโดยบ่นว่าเกิดการลื่น เราได้เพิ่มกุญแจให้กับฮับ และตั้งแต่นั้นมาพวกเขาก็ไม่มีปัญหาใดๆ
อีกสิ่งหนึ่งที่ควรพิจารณา: ความทนทานต่อเพลาและการตกแต่งพื้นผิว หากเพลาของคุณมีผิวเรียบมาก (เช่น เพลาที่กลึงอย่างแม่นยำสำหรับเครื่องจักร CNC) ข้อต่อแบบเสียดทานอย่างเดียวจะทำงานได้ดีกว่าเพลาหยาบหรือมีจุดสนิม เราแจ้งลูกค้าเสมอว่าหากผิวเพลาของคุณต่ำกว่า 1.6 Ra คุณสามารถใช้แคลมป์หรือข้อต่อแบบหมุดโดยไม่ต้องใช้กุญแจได้ หากหยาบกว่านี้ คุณอาจต้องการขัดเพลาเล็กน้อยหรือเพิ่มกุญแจเพื่อให้แน่ใจว่าการถ่ายโอนแรงบิดนั้นมั่นคง
ตอนนี้ เรามาพูดถึงสิ่งที่ไม่มีใครบอกคุณในโรงเรียนวิศวกรรมศาสตร์: การบำรุงรักษา คีย์หมายถึงชิ้นส่วนที่ต้องสต๊อกเพิ่ม เช่น สต็อกคีย์เพิ่มเติม ดอกเอ็นมิลล์สำหรับตัดรูสลัก และเวลาที่ใช้ในการตัดเฉือน ข้อต่อที่ไม่มีกุญแจจะติดตั้งและถอดได้ง่ายกว่า ซึ่งทำให้เกิดการหยุดทำงานอย่างมาก เมื่อเร็วๆ นี้ ฉันมีลูกค้ารายหนึ่งที่เปิดโรงงานบรรจุขวด พวกเขาเคยมีเครื่องจักรที่มีข้อต่อแบบใช้กุญแจ และการเปลี่ยนข้อต่อจะใช้เวลา 2 ชั่วโมงเนื่องจากต้องตัดรูกุญแจใหม่ในเพลาทดแทน ตอนนี้พวกเขาใช้ข้อต่อไดอะแฟรมยืดหยุ่นชนิด ZJM พร้อมอุปกรณ์ล็อค โดยไม่ต้องใช้กุญแจ และสลับข้อต่อได้ภายใน 20 นาที นั่นช่วยพวกเขาได้ประมาณ 50,000 ดอลลาร์ต่อปีจากการสูญเสียการผลิต
เดี๋ยวก่อน ข้อต่อ ZJM คุ้มค่าแก่การแวะอ้อมอย่างรวดเร็ว มันมีไว้สำหรับการใช้งานความเร็วสูงใช่ไหม? เช่นเดียวกับเครื่องมือกลหรือปั๊มหอยโข่งที่หมุนด้วยความเร็วหลายพันรอบต่อนาที อุปกรณ์ล็อค (โดยปกติจะเป็นชุดล็อคแบบไม่ใช้กุญแจ) สร้างแรงเสียดทานจำนวนมากระหว่างดุมและเพลา ดังนั้นจึงไม่จำเป็นต้องใช้กุญแจเลย เราได้ทดสอบความเร็วเหล่านี้สูงสุด 20,000 RPM และไม่มีวี่แววของการเลื่อนหลุด นั่นเป็นอีกวิธีหนึ่งที่คุณสามารถข้ามคีย์เพื่อการตั้งค่าประสิทธิภาพสูงโดยไม่ต้องกังวลเรื่องความปลอดภัย
ดังนั้น เพื่อวนกลับไปที่คำถามเดิม: ข้อต่อเพลาจำเป็นต้องมีกุญแจหรือไม่? คำตอบคือ...มันขึ้นอยู่กับ ไม่มีขนาดเดียวที่เหมาะกับทุกคนที่นี่ มาทำลายมันด้วยเงื่อนไขธรรมดา:
- ข้ามปุ่มสำหรับแรงบิดขนาดเล็กถึงกลาง เพลาไม่ตรง การติดตั้งอย่างรวดเร็ว หรือการปรับเปลี่ยนบ่อยครั้ง: เลือกใช้แคลมป์ JQ, สลักยางยืด LX, สลัก TL พร้อมปลอกยางยืด หรือข้อต่อไดอะแฟรม ZJM
- เพิ่มปุ่มสำหรับแรงบิดสูงพิเศษ เครื่องจักรอุตสาหกรรมหนัก หรือการใช้งานที่การถ่ายโอนแรงบิดสัมบูรณ์ 100% ไม่สามารถต่อรองได้: แม้แต่ข้อต่อแบบยืดหยุ่นบางส่วน เช่น XL ก็ยังได้ประโยชน์จากปุ่มที่นี่
ฉันเคยเห็นวิศวกรจำนวนมากเสียเวลาและเงินมากเกินไปโดยการเพิ่มกุญแจเมื่อไม่ต้องการหรือข้ามไปเมื่อจำเป็นจริงๆ นั่นเป็นเหตุผลที่เราใช้เวลาเสมอเพื่อถามลูกค้าเกี่ยวกับการใช้งาน โหลดแรงบิด สภาพเพลา และความถี่ที่พวกเขาต้องบำรุงรักษาเครื่องจักรก่อนที่จะแนะนำข้อต่อ
หากคุณยังคงสับสนหรือไม่แน่ใจว่าประเภทใดที่เหมาะกับการตั้งค่าของคุณ อย่าคิดมาก ติดต่อมา—เราได้ดำเนินการนี้มานานพอที่จะช่วยคุณเลือกข้อต่อที่เหมาะสม ไม่ว่าคุณจะต้องการกุญแจหรือไม่ก็ตาม เราไม่ดันอันที่แพงที่สุด เราผลักดันสิ่งที่เหมาะกับงานของคุณ
ก่อนที่ฉันจะสรุปเรื่องนี้ การตรวจสอบความเป็นจริงอย่างรวดเร็ว: ฉันมีลูกค้ามาหาฉันโดยบอกว่า "ฉันใช้กุญแจเสมอ ไม่มีข้อยกเว้น" และหนึ่งเดือนต่อมา พวกเขาบอกฉันว่าการเปลี่ยนมาใช้ข้อต่อแคลมป์แบบไม่ใช้กุญแจช่วยประหยัดเวลาได้มาก และฉันเคยมีลูกค้าที่สาบานกับข้อต่อแบบไม่ใช้กุญแจและได้เรียนรู้วิธีที่ยากลำบากว่ากุญแจจำเป็นสำหรับโปรเจ็กต์แรงบิดสูงใหม่ของพวกเขา สิ่งสำคัญ (ดูสิ ฉันช่วยไม่ได้) คือการรู้จักใบสมัครของคุณ
หากคุณพร้อมที่จะหยุดคาดเดาและเริ่มแก้ไขความต้องการในการเชื่อมต่อของคุณ เราพร้อมให้ความช่วยเหลือ เลือกดูข้อต่อต่างๆ ของเรา ตั้งแต่ตัวเลือกแบบไม่ใช้กุญแจ เช่น ข้อต่อแคลมป์ชนิด JQ, ข้อต่อแบบยืดหยุ่นชนิด LX และข้อต่อไดอะแฟรมยืดหยุ่นชนิด ZJM ไปจนถึงการตั้งค่าแบบใช้คีย์ที่สร้างขึ้นเพื่อให้ได้แรงบิดสูงสุด
และสิ่งสุดท้าย: อย่าลืมเกี่ยวกับการติดตั้ง แม้แต่ข้อต่อที่ดีที่สุดก็ยังล้มเหลวหากใส่ผิด สำหรับคัปปลิ้งแบบไม่ใช้กุญแจ ตรวจสอบให้แน่ใจว่าคุณขันโบลต์ให้ตรงตามข้อกำหนดแรงบิดที่ถูกต้อง—ขันแน่นเกินไปแล้วคัปปลิ้งจะหัก รัดแน่นเกินไปก็จะลื่นหลุด สำหรับข้อต่อแบบกุญแจ ตรวจสอบให้แน่ใจว่าประแจมีขนาดที่ถูกต้อง (ข้อผิดพลาดที่พบบ่อยเกินไป: การใช้ประแจที่เล็กเกินไปสำหรับโหลดแรงบิด) และร่องสลักนั้นถูกตัดเฉือนให้ตรง
โอเค นั่นคือเงินสองเซ็นต์ของฉันสำหรับคีย์ทั้งหมด เทียบกับคีย์ที่ไม่มีคีย์ มันไม่ได้น่ากลัวอย่างที่คิด และเมื่อคุณทราบแล้วว่าอะไรเหมาะกับการตั้งค่าของคุณ คุณจะประหยัดเวลา เงิน และเวลาหยุดทำงานได้มากมาย ไปที่หน้าข้อต่อของเราหากคุณต้องการดูข้อมูลจำเพาะจริง หรือเพียงส่งข้อความถึงเรา เราพร้อมให้ความช่วยเหลือ
